案例介紹

石墨烯研發企業使用反應釜進行生產，工藝要求反應釜夾套內導熱油溫度維持在160℃-180℃，控溫精度需達到±1℃。石墨烯制備過程中，反應釜的溫度控制影響產品質量。石墨烯的合成、剝離等工藝對溫度穩定性要求較高，需避免局部過熱或溫度波動。

反應釜的控溫難點在于升溫階段的功率需求較高，而恒溫階段需避免溫度過沖。尤其是夏季環境溫度較高時，僅靠自然冷卻可能無法滿足要求。該企業現場有3臺反應釜交替使用，需獨立控溫，避免相互干擾。

案例現場

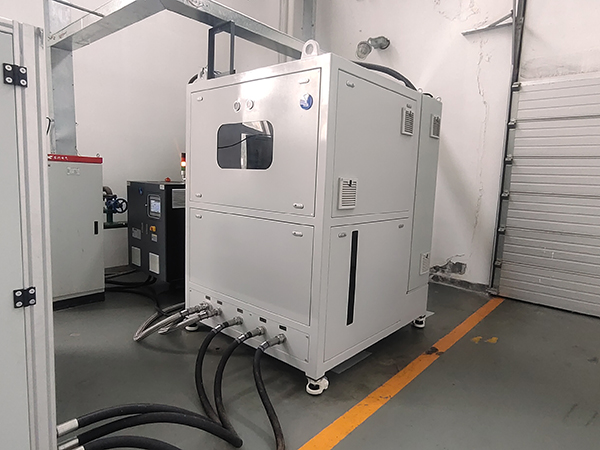

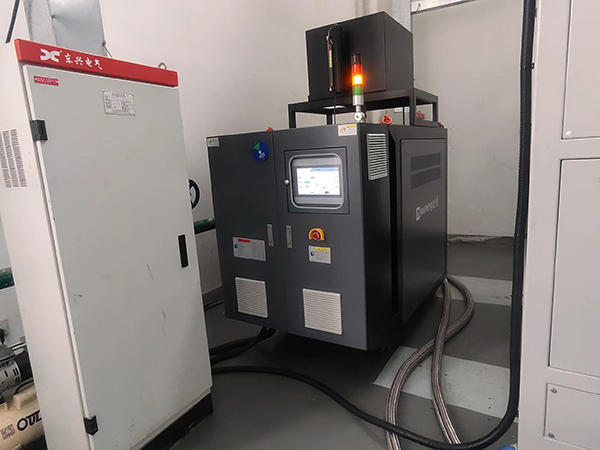

石墨烯材料工藝反應釜電加熱模溫機

選用設備

產品名稱：雙機一體模溫機

機器型號：EUOTD

溫控范圍：80~300°C

傳熱媒介：導熱油

控溫精度：PID±0.5℃

出力選擇：交流接觸器

加熱功率：100-2400KW（可定制）

案例特點

針對客戶的需求，選用了反應釜電加熱模溫機進行控溫，設備加熱功率為96KW，采用兩檔功率調節（48KW/96KW），升溫階段可全功率運行，接近設定溫度時切換至低功率，減少沖擊。

反應釜電加熱模溫機采用PLC和觸摸屏，溫度精度控制在±1℃以內，同時支持遠程監控和數據記錄。冷卻方面增加了0.48㎡的換熱器，確保高溫環境下也能快速降溫。
