案例介紹

電子設備制造企業液壓站配備1m³油箱，用于電機測試平臺。測試過程中液壓油需維持40℃-50℃工況，但油溫會隨電機運行持續上升。

工藝要求初始階段將油溫從常溫加熱至40℃，測試開始后需快速切換為制冷模式，將油溫穩定在±1℃范圍內。液壓系統在電機測試時產生波動熱負荷，傳統電加熱+風冷方案存在控溫滯后問題。

案例現場

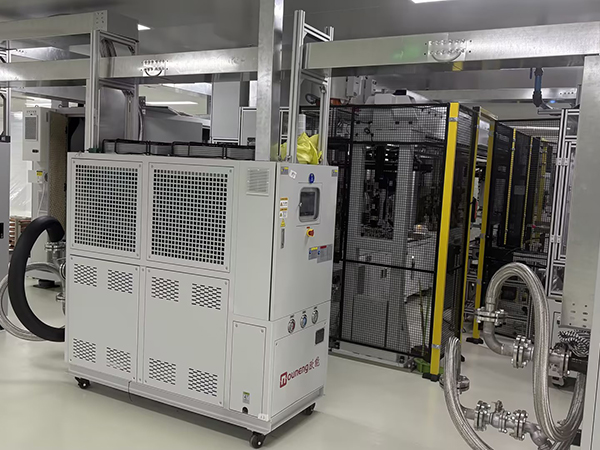

電子設備制造液壓站冷熱一體油溫機

選用設備

產品名稱：冷熱一體機

機器型號：EUR

溫控范圍：-20~300°C

傳熱媒介：導熱油

控溫精度：PID±0.5℃

出力選擇：交流接觸器

加熱功率：24KW（可定制）

案例特點

冷熱一體油溫機采用24kW加熱模塊與12P壓縮機制冷系統組合，通過歐姆龍PLC實現加熱/制冷模式自動切換。設備內置板式換熱器直接與液壓油循環管路連接，PID算法根據實時溫差調節輸出功率，實測油溫控制在49.2℃-50.5℃之間。

該方案通過觸摸屏設定目標溫度后，系統自動完成初始加熱階段（約90分鐘升溫至40℃），測試運行階段根據熱負荷自動啟停壓縮機組。

遠程監控接口可實時讀取油溫曲線、設備運行狀態等數據，異常情況觸發報警信號。實際運行數據顯示，相比原冷卻系統，油溫波動幅度減少82%，電機測試數據一致性明顯提升。
